GORILLA整備日誌@49 フロントフォークOH 其の二

本来ならば、昨日には実走レベルまで持って行くための「レストア&整備作業」を終えて

ココから先は作業中に再び汚れてしまった車体を丹念に掃除し

欲望のままに手配した味付けパーツを奢れば、乗り出し整備完了のハズだったが…



まぁ、ぼやいても仕方がない

フロントフォークのOH作業から一夜明けて、多少なりとも冷静さを取り戻した俺氏w

ミニモトセットで適合しなかったパーツの検証から進める事にした



まずはロールピン(ピンスプリング)の計測

長さ28mm車体に付いていたのは、これより少々短かったから25mmの規格かな

組み立て時の打ち込み作業で、気持ち短くなったとも判断できるし

長さ自体は28mmでも問題ないだろう



問題は太さだ ノギスで測ると5.3mmといったところ



スリットの隙間は2mmほどこれまで壱号機・弐号機で行ってきた整備作業のなかで、ロールピンとお目にかかる事は無かった

経験無き知識の中で「ロールピン」と言う物を認識していただけで、お世辞にも馴染みがあるとは言えない

失意の元とはいえ、後学のために自分なりに計測した数値で考察してみることに



このロールピンは外径5.3mm×3.14で、全体の円周は16.64mmとなる

隙間部分の内側で計測した「2mm欠けているところ」の円周を

外側へ扇状に広がることを加味して、最大でも約3.5mm程度と数値を当てはめると

(16.64-3.5)÷3.14=4.18となる

スリットの隙間が完全に縮まって綺麗な「〇」になる事もなければ、内側へトグロ状に巻き込む事もあり得ない

どんなに隙間が無くなろうともC型を保持して、元の状態へ戻ろうとする張力が働くのがピンの特性だ

つまり、このロールピンは「呼び径5mm」が濃厚であり

どんなに縮ませたとしても(縮む物だったとしても)せいぜい「呼び径4.5mm」だろう



同じく、ミニモト製のピン抜き工具は3mm3mmのピン抜きが貫通しなくてはいけない対象物用で

実際にそれを貫通させる事で、古いロールピンを抜きとったのだから

車体側の穴が「クリアランス0.2mm」という驚異的な小ささだった場合に限り

呼び径3mmのロールピンの可能性もありえるが…

やはりここで使用するべき本来のロールピンは「呼び径4mm」だろう



続いてはアウターのチューブの計測
まずはフラットなパイプ部分34.5mm



続いて、ダストシールの掛かる開口部(膨らんだホルダー嵌合部)38.1mmか?



厚みは2.2mm程度となる再び数学の問題へw

開口部の外径から、左右両方の厚み分を差し引くと

38.1-2.2×2=33.7<34

サークリップのハマる座繰りの深さを考えると、最小で呼び径34mm

最大で呼び径37mmまではいける計算になるが、開口部の肉厚が0.55となってしまうから、そこまでは考え難い

ただ、ミニモト製のキットに入っていたサークリップが「34mm」の記載だったのだから

目視での明らかなサイズ感的差を考えると、純正は36mmぐらいまでならば十分にあり得る話だ



そこで、考えついた「最強かつ最安値の布陣」がコチラ!HONDA純正品をバラ売りで各1pc調達

・51507-165-000バックアップリング

・94520-34000サークリップ

・51526-098-000スプリングピン



これら全てがミニモトセットの物と同じものであれば、結局不要になってしまう

左右分ではなく敢ての、検証用に各1pcずつが最も賢明な判断だ



サークリップは規格物なのか?はたまたHONDA社専用設計なのか、答えが見えない

汎用の規格物で呼び径35や36、37等を探すのは容易だが、専用設計だった場合に全てゴミとなる(;^_^A

しかし、ここで純正品番の「ある法則」に気づく!



・94520-34000サークリップ

この「-34000」の「34」は、呼び径34mmを差しているのではないだろうか?



試しに「94520-35000」を検索すると、見事にヒット!

詳細に呼び径情報までは記載されていないが、この法則で間違いないだろう

同様に「-36000」はヒットしなかったが「-37000」はヒットした



もし「呼び径35mm」or「呼び径37mm」のどちらかが、GORILLAに付いていたサークリップの正体ならば、左右分で2pcs必要となる

2度手間になると送料の無駄、こちらはそれぞれ2pcsずつ調達することに決定



つづいてロールピンは、先ほど書いた通り純正は1pcで済ませ

汎用品の「3.5×28(20pcs入り)」を一袋、迷わず確定!



100%あり得ないと思うが、保険で「3×28mm」も探すと、鉄製ストレートスリットタイプは無念の在庫なしで1ヵ月待ちと(;^_^A

そこは100%あり得ないのだろうから、購入しなくても良いのだが…そこは性格的に無理w



ステンレス製でスリット部分が波型の商品ならば在庫有りヒット

ロールピンについて調べて行く中で、波型は回転部分に使うのが通常で

フロントフォーク等の縦方向に衝撃が掛かる部分には適さずに、潰れてしまうこともあるらしい

鉄製ストレートスリットでないとフロントフォークへ使用するのはNGと承知の上で

100%あり得ないのならば「検証用教材」として130円は安い物だとw代替品として一緒に調達することにした



と、まぁここまでウチのGORILLAが過渡期における特殊車体前提で進めてきたが

紐解いていくなかで情報を得るほどに、机上とはいえ知識を身につけるほどに

サークリップは「呼び径34mm」ロールピンは「呼び径4mm」なんだろうなと確信している

つまりは…と、みなまで言うな状態なわけですが。。。

時間もね。使える予算もね。有限なんですよね。( ̄д ̄)y-~~


ご訪問ありがとうございます!!
地味にランキング参加中。お気持ちでクリックをm(_ _)m


にほんブログ村 バイクブログ バイク カスタムへ
にほんブログ村

GORILLA整備日誌@48 フロントフォークOH 其の一

満を持して…というか、最後まで避けていたが正解かw

いよいよフロントフォークのOHに取り掛かる!

なんせ「スプリング式グリスダンパー」をバラすのは、人生初めての経験(;^_^A



まずは、フォークトップボルトを緩めて



続いてアクスルシャフトを抜いて、フロントタイヤを外し



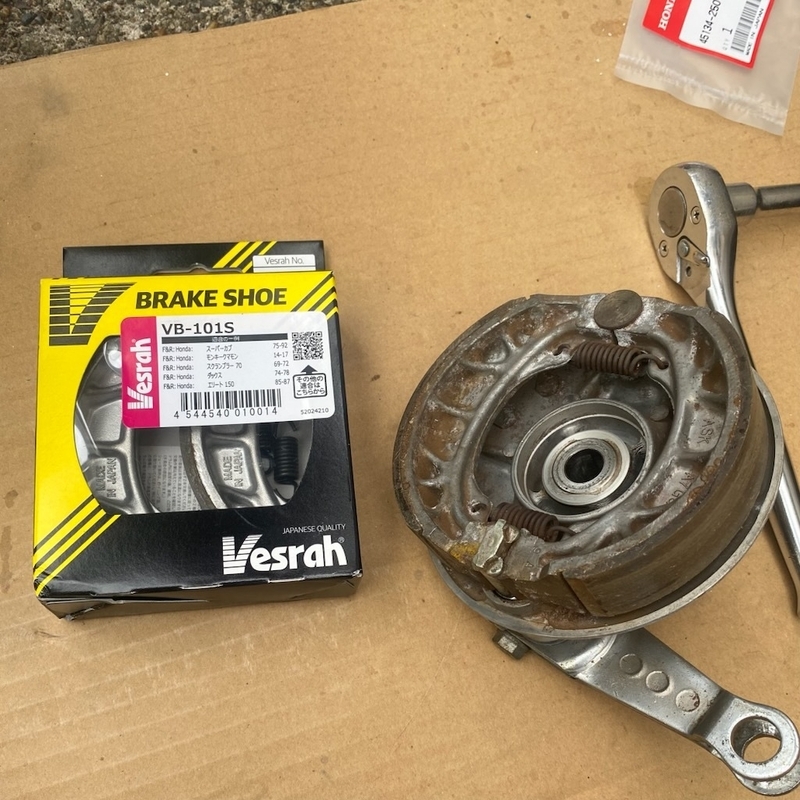

最後にブレーキワイヤーを外して



左右共にインナーパイプをフリーにする



まずは簡単な左側から開始!ダストシールは予想通り、下から引き抜けた手抜き作業というわけではないが、なんせ不安しかない初めての作業

製造年数的にはあちこちネガを感じるが、走行距離だけ切り取ればまだまだ良好なハズ

なるべく余計な事はせずに、非分解で済むところは手を付けない方向で



今回の作業目的で、最も重きをおいているのは「ダストシールからのグリス漏れ」

名は体を表すと言うが、あくまでも「OILシール」ではなく「ダストシール」

もしかしたら、多少なりのグリス漏れは仕方ないのかもしれないが…

なんせ製造から47年を迎えるゴム系パーツ、交換はマストだな



スナップリングプライヤーを使い、サークリップを外す固着覚悟での作業だったが、拍子抜けするほどすんなり外れラッキー♪



フォークトップボルトを外して



下側へ、インナーを引き抜き



無事に摘出!ダストシール下へ漏れ出たグリスが黒かったから
もっとドロドロに汚れた状態を想定したが、意外にもまだ黄色いグリスの色を残している

つまり、インナーの状態は良いという裏付けがとれた



一通りパーツクリーナーでクリーニングして



今回用意した必要なパーツ類は、ミニモト製をチョイス

「モンキーフロントクッションオーバーホール部品セット」

「モンキー純正フロントショック専用スペシャルグリス」



スペシャルグリス、通称「マヨネーズ」ねw



ニトリル手袋をはめて、スプリング内側までしっかり行き届くように塗り付ける



…と、ここでトラブル発生調子良く進んでいたのはココ迄だった

なんと、サークリップの規格が全く異なる⁉

大きい方が車体外しの純正:小さい方がミニモトセット

商品詳細ページには

■適合車モンキー/ゴリラ2.6PS(6V) Z50J-1300017〜1510400

間違いなくストライクの車体ナンバーが明記されていたし、サークリップも「φ34mm」の表記



初めての経験だったからこそ、先人たちのブログを蒐集するごとくブックマークして予習も万端

多くの方々が、ミニモトセットをチョイスしていたから…

適合を疑うよしもなく購入したのだが( ;∀;)

4Lから5Lへの過渡期、年式や車体製造時期によるものか、それとも個体差なのか

とにかく、画像で見ていただいた通り全くサイズが違う(-_-;)



仕方ないので、サークリップは交換せずに使い回すことに



不安を覚えたのでダストシールの内径を計測してみたが、こちらは問題無し



インナーを通すときに傷つけぬよう、シリコングリスを内側へ塗り付ける



分解時と同様にアクスル側から刺し通して、組付け準備完了



アッパースプリングホルダーは、凸部分を内側にして



まぁ、入る様にしか入りませんがw



トップボルトを締めつけて、インナーを固定



サークリップをはめて



ダストシールの内側とアウターのはめ込み部分に、シリコングリスを塗り付けて



ダストシールを押し上げて(はめて)完成!ダストシールを押し上げるのに、もっと苦戦するかと思っていたが

回しながら押し上げて行くと、思いの外すんなりとはまった

純正よりも多少強度が劣る社外品ゆえに、楽だったのかもしれない



続いて右側へ取り掛かる、同様の手順でインナーを外して



ダストシールを交換するためには「完全分解」が必須

ロールピン(ピンスプリング)を抜き取る必要がある



ピン抜き工具も、ミニモト製を調達



木材で下駄をかませてゴムハンマーで叩くが、どうも衝撃が足りない様子



鉄工ハンマーに切り替える(先日砕いてしまったので新調しました♪)「ピストンスライドパイプ」を割らないように、慎重に…そして時に大胆にw

各所にダメージを与えることなく、無事に摘出できました!



分解してクリーニングを進める



一番の難所を乗り越えて一安心のはずが…

ここで、またもや「取り外した純正品」と「セットの規格」が異なる罠…(-_-;)

バックアップリングもサイズが明らかに違う手前の大きい方が取り外した純正:後ろの小さいのがミニモトセット

まぁ…ココは交換しなくても良い部品だし、このまま使い回して先へと進むか



ロールピンを打ち込む準備を進め



そして…またもや規格が異なると( ;∀;)ロールピンの太さも明らかに違うじゃないか!

左側がミニモトセット:右側が車体外し

長さも少々異なるが、目視では3㎜程度か? 規格物ならば「×28」「×25」といかにもありそうな数値

そこは28mmでも問題ないのだが…この太さはマズい 無理に打ち込もうものなら車体にダメージを与えるだろう

打ち込みによって縮んだ分を加味しても、目視で最低1mmは呼び径が違う



ここは絶対に交換したいところだが(基本的にロールピンの使い回しはNG)

止む無く再利用することに



前日の予報では「一日曇り」だったのに、結局雨が降り始めて踏んだり蹴ったり



小雨になったタイミングで、せめてストロークの確認ぐらいはしようと車体に跨り

いつもの習慣で無意識にミラーを合わせると…ポロリと( ;∀;)振動によるものだろう

完全にタップが崩れて、ただの穴になっている

踏んだり蹴ったりからの、泣きっ面に蜂



位置決めナット(アジャスター)を最も遠くすればミラーのボルト部分が貫通したので

とりま裏側からナットを追加して、クランプをサンドイッチして固定



そして、ミラーの固定作業中に手元が滑りナットを落としてしまい

地面を探して拾い上げようとすると…

落とした物とは違う「謎のM8ナット」が地面に落ちていると言うざまなにやら独特の形状をしているナットだけど…お前さんは誰なんだい(・・?

今日のフロントフォークOH作業時では、一度も触れることのなかったM8ナット

雰囲気的には純正ナットとしか思えないのだが…



上手くいかない日は、とことん上手くいかない

ストロークさせてみると、なんか「ギチギチ…」と異音がする(-_-;)

異音の発生源は恐らく分解した右側(気持ちストロークも硬い)

おまけに、交換できた新品ダストシールの隙間からはグリスも漏れて

インナーが汚れていく始末これは先程も書いた通り「OILシール」ではなく「ダストシール」だから

多少なりのグリス漏れは否めないのかもしれないし、社外品のクォリティの限界かもしれない

そして、僕の作業ミスを挙げるならば「インナー」のクリーニングにばかり目がいっていて

「アウターチューブの内側」をクリーニングしていないという凡ミス



全てが次回に持ち越しと言う、不毛な一日を過ごしてしまった…

そして、分解した結果インナーパイプは良好で、グリスもグリスの色をしていた

唯一新品へ交換できたダストシールでもグリスが漏れると…



要約すると、何もしない方が良かった( ;∀;)

時間もコストもかけてこの有り様…精神的ダメージが大きすぎる

作業12日目終了( ̄д ̄)y-~~



ご訪問ありがとうございます!!
地味にランキング参加中。お気持ちでクリックをm(_ _)m


にほんブログ村 バイクブログ バイク カスタムへ
にほんブログ村

GORILLA整備日誌@47 ツールBOXの手直し

相変わらずの雨続きで、どうにも作業時間の確保ができない

本来はストレス発散になるはずの整備が…

作業出来ないことで逆にストレスを感じるという、本末転倒な今日この頃(-_-;)



気分転換も兼ねてナップス足立へ買い出しに

前回訪れた時はスカスカだったOILコーナー どうやら流通が回復したようだ



お目当ては、ウインカーレンズ・レンズビス、ストックを切らしたホースバンド、そしてネジロック剤余談だが、ネジロック剤をネット注文しようとすると

メーカー在庫切れや、入荷待ち1ヶ月など どこも在庫が足りてない様子

流通在庫から購入できたのはラッキーだ♪



100均へも足を運び、マジックテープを調達



予備ヒューズをPP袋へパックして、マジックテープで車体へ取り付ける作戦



まずは強力両面テープを、オス(フック)面に貼り付けて



サイドカバー内側/天面に忍ばせる



そこへ予備ヒューズを乗せて、メス(ループ)面で覆い固定メス(ループ)面の方が、しなやかにRをトレスするので

オス(フック)面を、フラットとなるサイドカバー側へ配置した



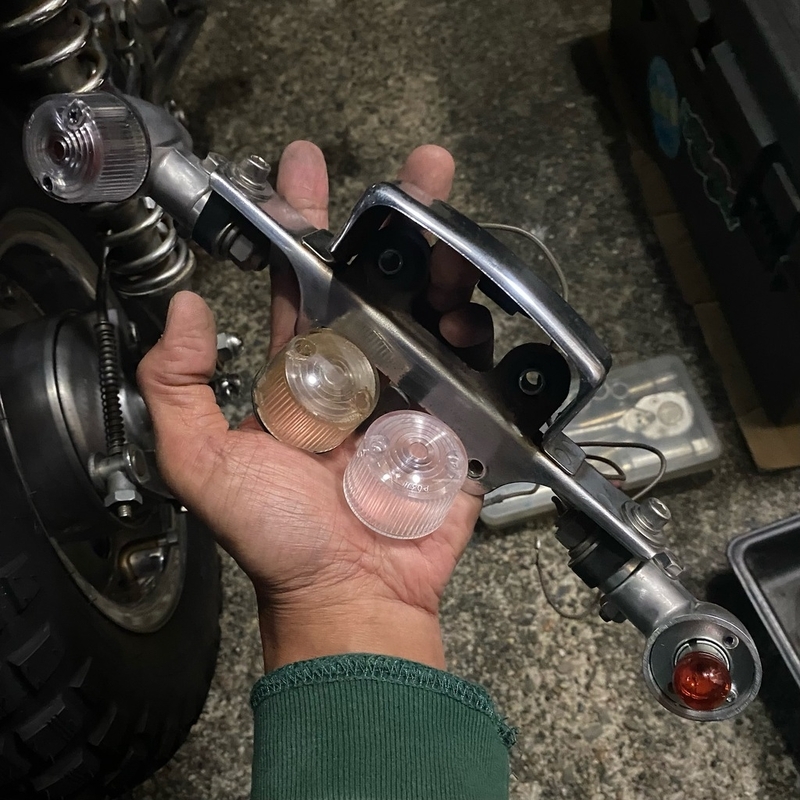

続いて、ウインカーレンズの交換



ビスのサビと曲がりも気になっていたので、割れた事で余計な出費だが 結果オーライ



これで、ウインカー廻りは完結したと信じたい…



お次は、今日のメイン!バッテリーBOXの手直し

雨脚が強く 室内作業に切り替えたとも言うw

割れてしまった蓋の固定部分の代わりに「パッチン錠」を取り付ける事に



まずは受座(キャッチ)側を蓋に取り付けて



位置決めして、付属のビスで固定



蓋を本体にあてがって、床にギュ~っと押し付け



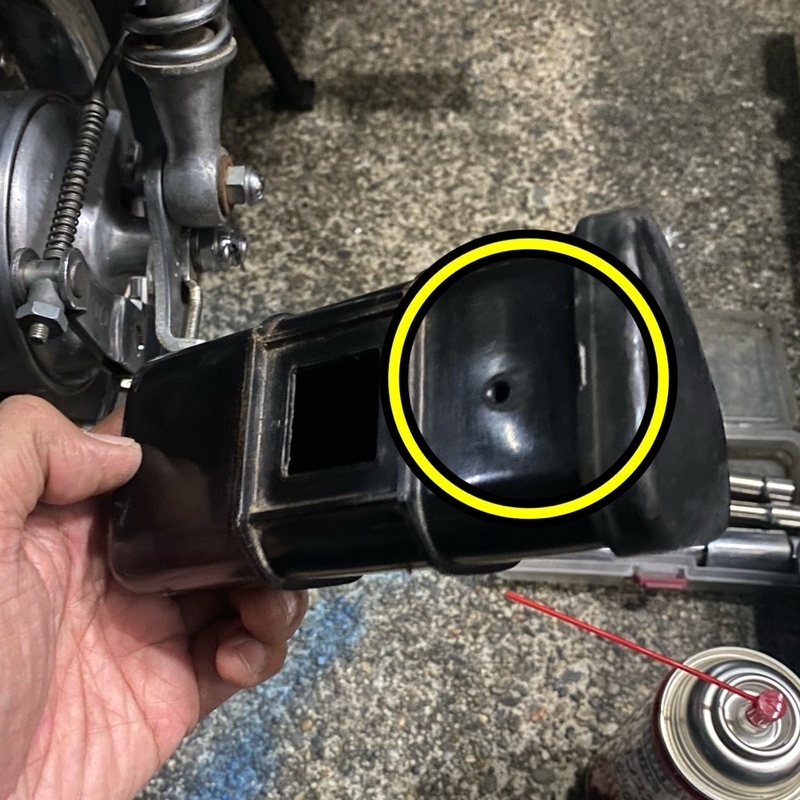

BOX本体に、ビスの出っ張った部分の「跡」を付ける



棒ヤスリで、ビスが当たる部分を削り落とし



蓋が完全にハマる状態にして、レバー側(ラッチ)の位置を決めて、同じく付属のビスで固定



ここで、付属のビスをキャンセルして「M3超極低頭小ネジ」に交換



ナットが当たる部分を、更にヤスリで削り落とし



パッチンと♪



この無骨な仕上がりが、逆に良い味出してるかも!



車体へBOX本体を取り付けて…



少々ラッチの開閉にコツがいるが、無事パッチン錠が機能してくれた!室内作業とはいえ、ヤスリがけやら位置決めやらで、終わってみれば良い気分転換になった

このレベルのパーツ単位の軽作業は、1日でカウントせずに0.5日でカウントしてきたが

ナップス→ホームセンター→100均と部材調達巡りをして、終わってみれば丸一日がかり



作業11日目終了としておきますか(^。^)y-.。o○


ご訪問ありがとうございます!!
地味にランキング参加中。お気持ちでクリックをm(_ _)m


にほんブログ村 バイクブログ バイク カスタムへ
にほんブログ村

GORILLA整備日誌@46 アフターパーツの取り付け

しばらく雨が降らなそうな気配「雨雲レーダー」でも雨雲が切れている

注油作業中にこなす予定だった作業へと、急ぎとりかかる

あくまでも今日のメインメニューは「ワイヤー/ケーブル類の手入れ」だが…

どちらがメインか分からない豪華なデザートは…「アフターパーツ取り付け祭り」w

性格的に我慢できない欲求と、ここは公道復帰までに変更したい気になるアレコレを調達!



まずはコチラ「HARDY製ハンドルブレース」商品入れ替え見切り品を格安ゲット!

GORILLA純正アップハンドルの、振動対策には必須アイテムか⁉
MBXでは採用される機会のなかった、単純に見た目が好きな憧れパーツだったりw



クラッチレバーホルダーが、ハンドルと一体式の純正ハンドルであることと

ブレーキ側からも、ショートハーネスがハンドル内部へ向けて通っていることも加味して

クイックリリースタイプのクランプ製品をチョイス



左右にクランプをセットしてセンター出しして仮止め



バランスを確認して増し締めして取り付け完了♪素敵すぎる(*^-^*)



お次は、いつものアレですw



時間に追われる男w 弐号機とお揃いのアナログ時計を装備スピードメーターと少し被るが…左右試して左に決定!



お次は自らの欲求を満たします「ミニモト製チェーンガード」



ボルト2本を外すだけのお手軽作業



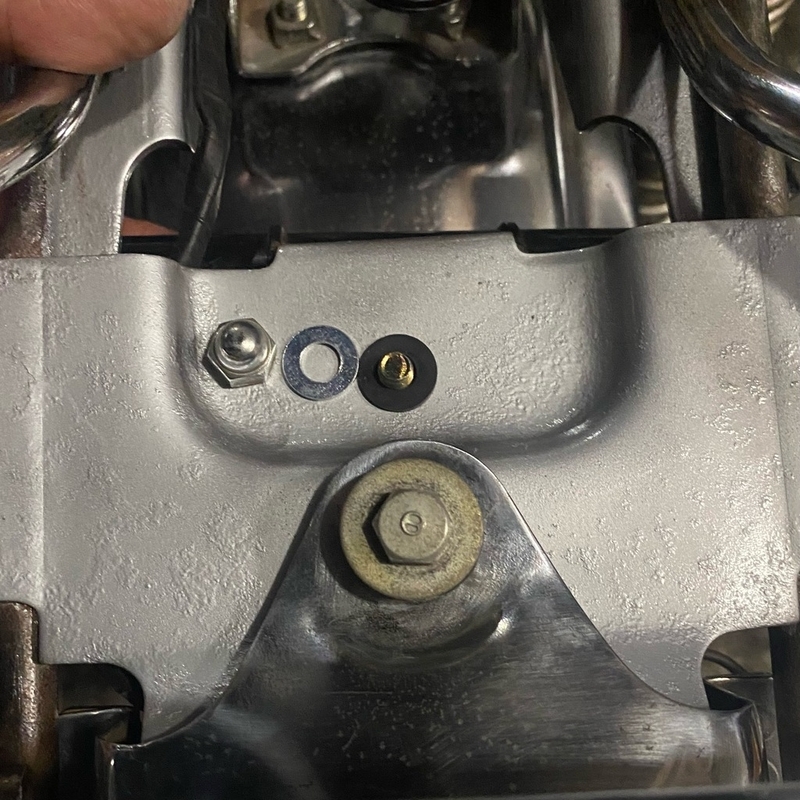

セットのボルトはコチラ 念のためラバーワッシャーを追加



おぉ!一気にスパルタンな印象に



ラストは「田中商会製リアサス280mm」



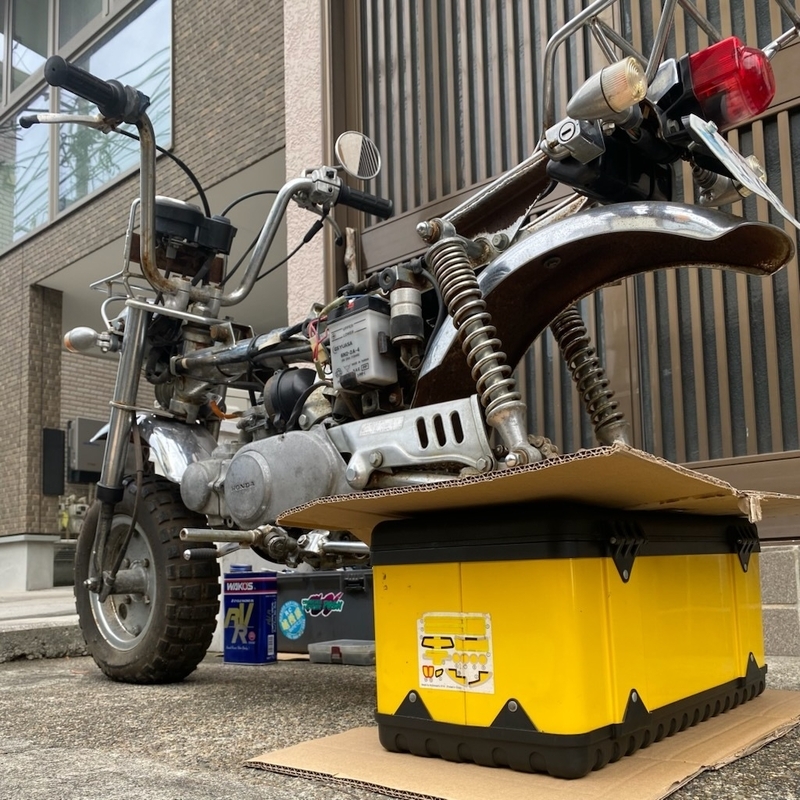

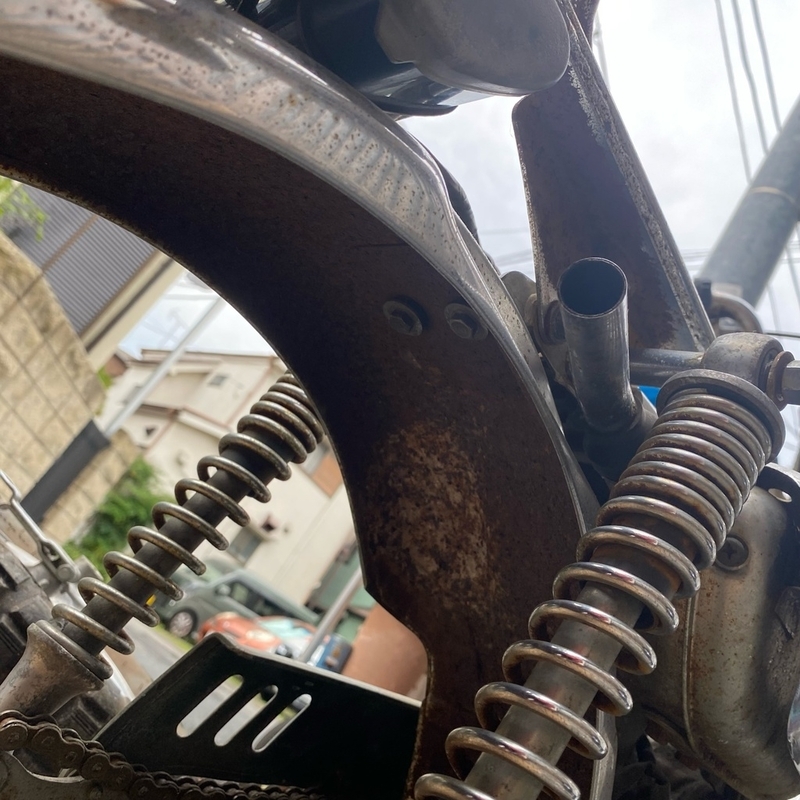

完全に抜けてしまっている純正サス…交換は必須



取り外して比較純正265mmに対して15mmプラスだが

コイルの太さで、15mm長くなった以上の存在感



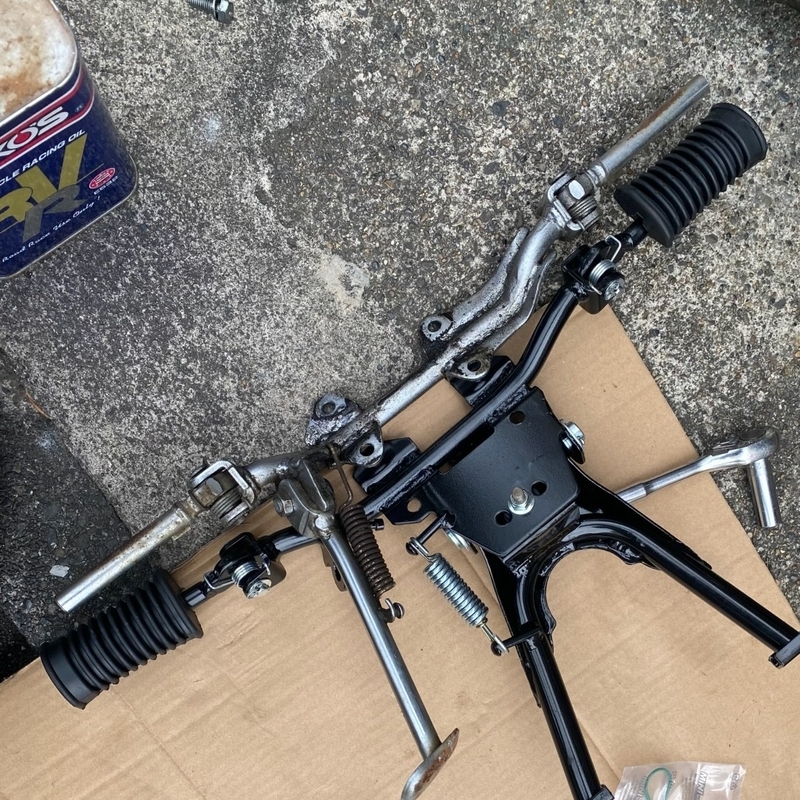

センタースタンドのお陰で、取り付けも楽勝♪



左右共にセットしてボルトを締めて完了

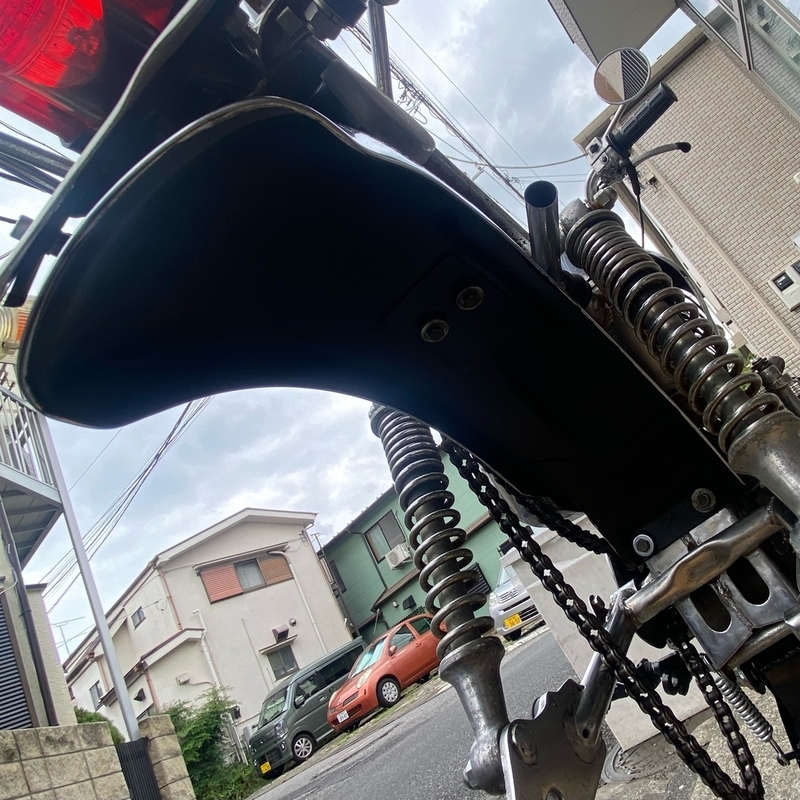

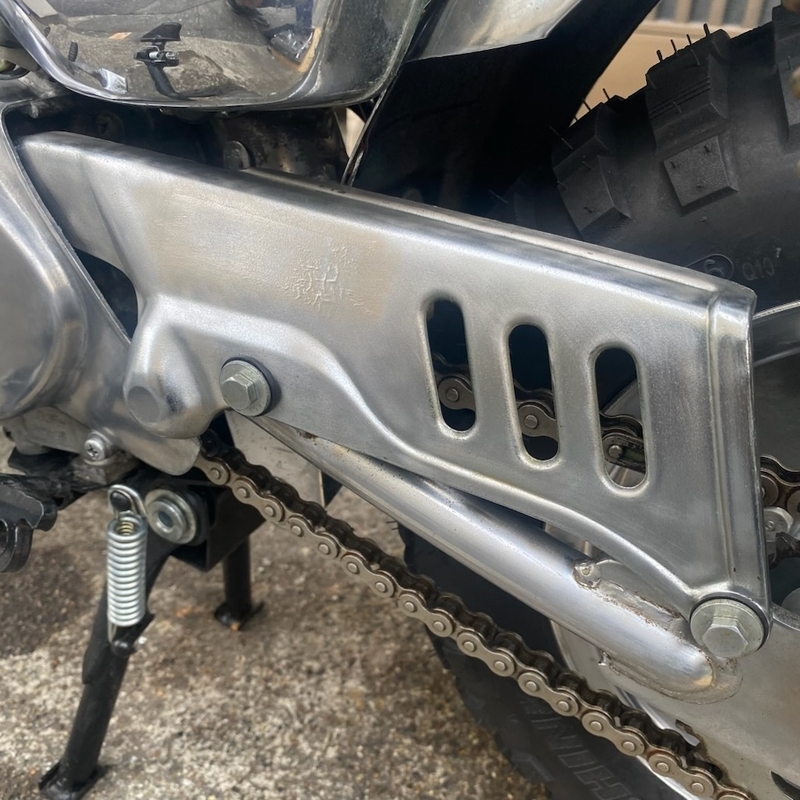

チェーンガードと少々干渉してしまったので、ガードを内側へ手曲げ

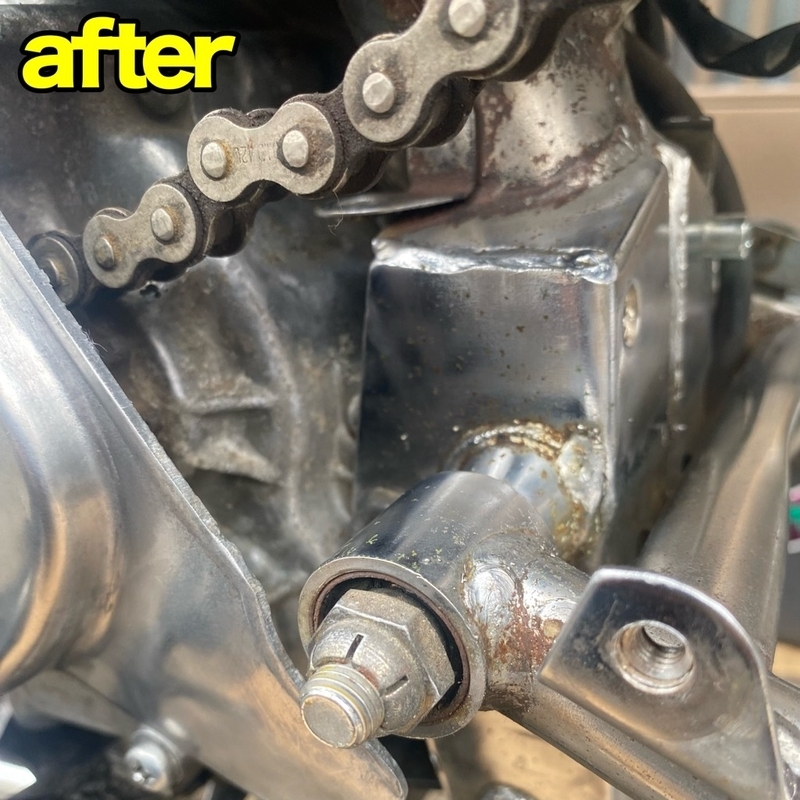

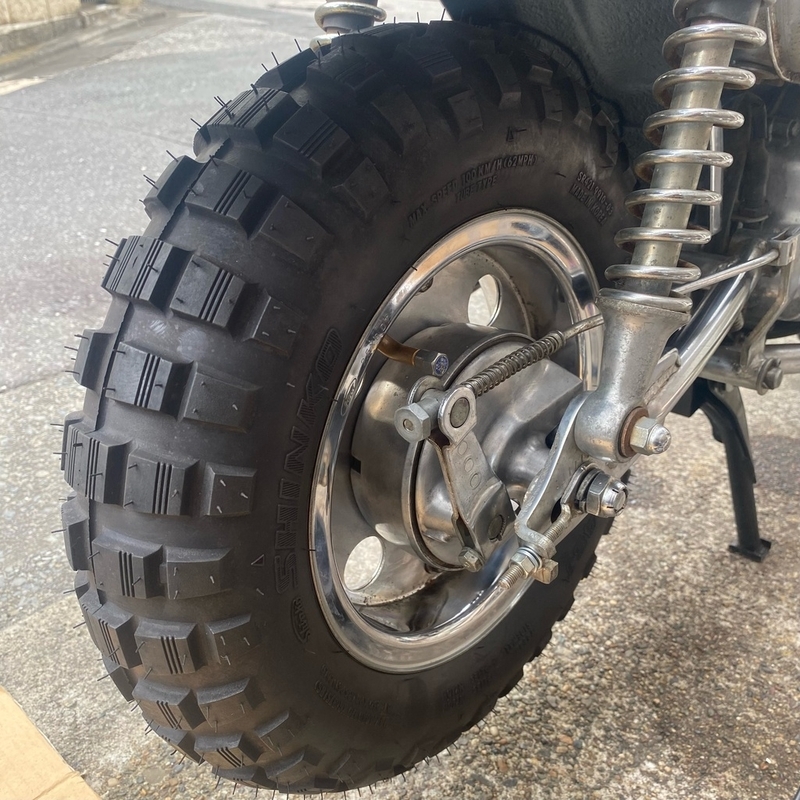

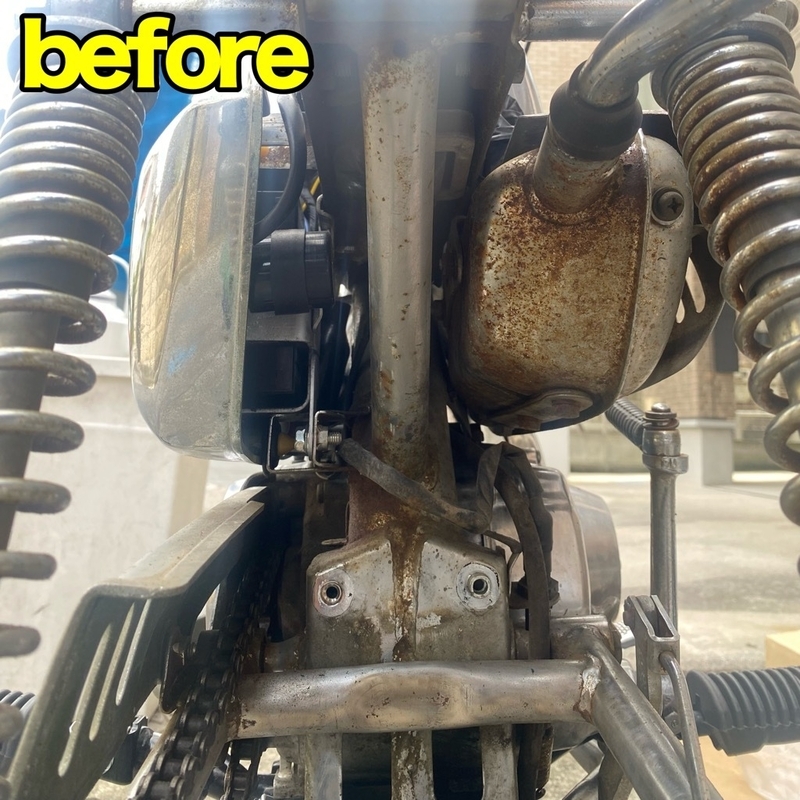

before/afterセンタースタンドでは分かりにくいが、ほんの気持ちチョイケツ上げとなった

息子の身長…否。。。股下を考えると純正スイングアームで出来る最適解だろう



テーマは「純正ルックちょいカスタム」で



結局 再びの雨に見舞われてしまい、早々と店仕舞いとなったが

レストア整備から離れた純然たるカスタム作業もできて満足度高め♪

作業10日目終了(^。^)y-.。o○


ご訪問ありがとうございます!!
地味にランキング参加中。お気持ちでクリックをm(_ _)m


にほんブログ村 バイクブログ バイク カスタムへ
にほんブログ村

GORILLA整備日誌@45 ワイヤー/ケーブル類の手入れ

今日のメインメニューは、ワイヤー/ケーブル類の手入れ



まずはアクセルワイヤーから

転ばぬ先の杖 ここでもショックドライバーが活躍



プラスネジは追々キャップボルトへ交換するべく、サイズを測りメモM5×27は規格サイズでなさそう…

試しに30mmのネジを取り付けてみると、底付きする事もなく問題無し

調達するのは、M5×30を2本に決定



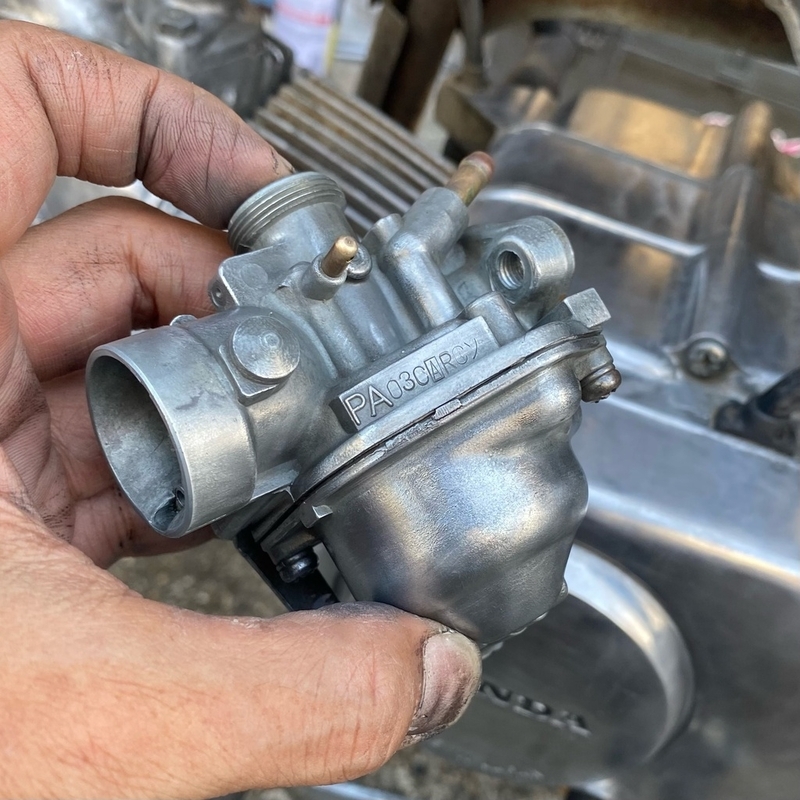

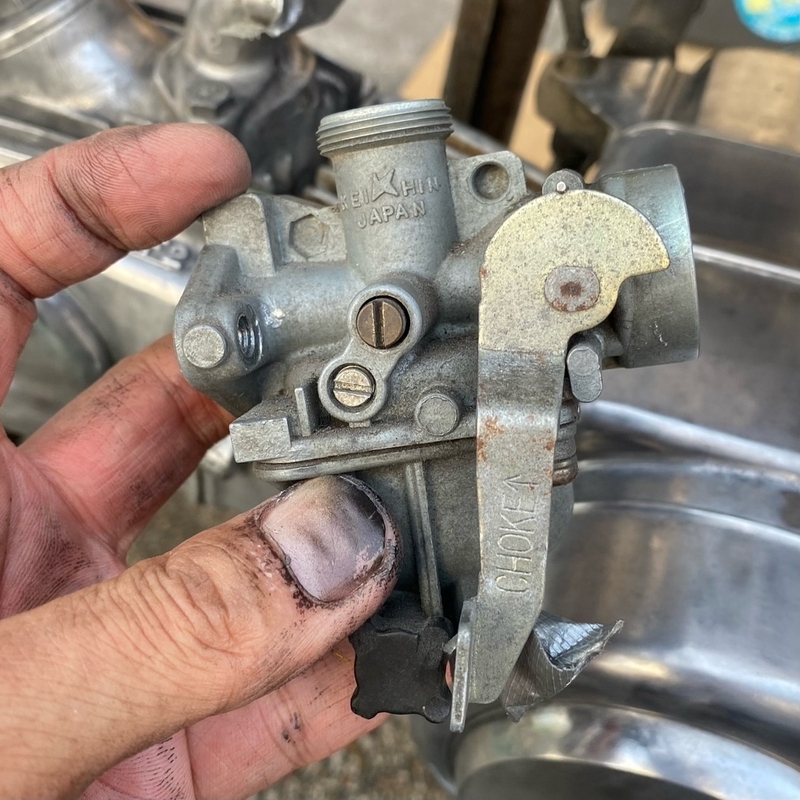

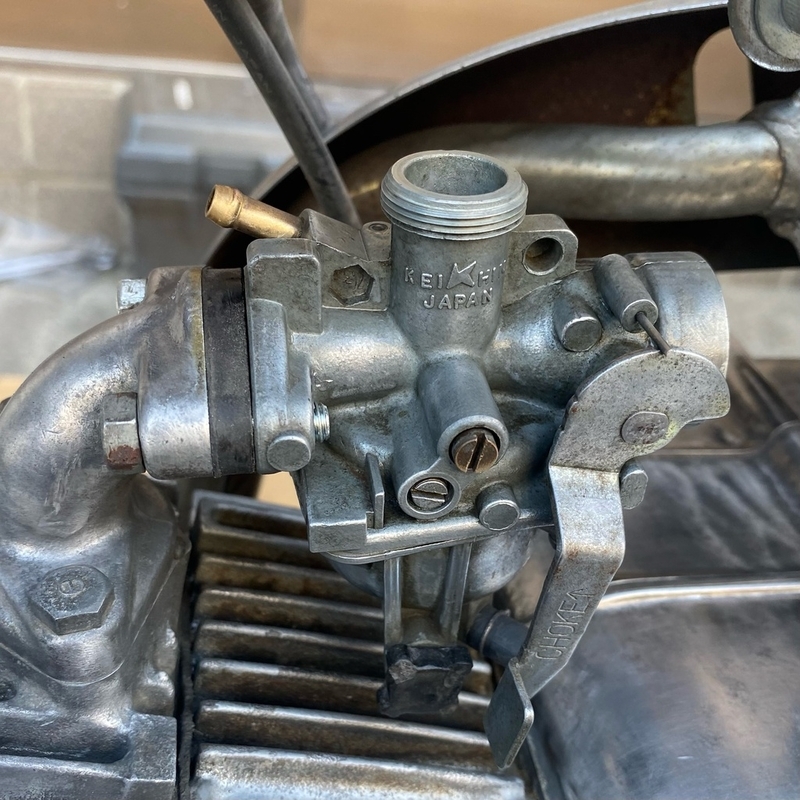

キャブトップを外して、アクセルワイヤーをフリーに



スロットルコーンからワイヤーを外して



ハウジングの分解も初めてなので、接点復活剤を吹き付け



アクセルワイヤーへ、ZOILを注油!



続いてクラッチワイヤーへ…それにしてもピボットボルトの錆が酷い(-_-;)ここもプラスネジなのが気になるところ

年式の若い12V車ならば六角ボルトかもしれないし、アフターパーツもあるかも?

M6ならばMBX用にストックがあるのだけどなぁ



調整部分の錆も酷いのでZOILを吹き付けて潤滑



テンションが掛からないように緩めて



クラッチレバーから取り外して注油



スピードメーターケーブルも、もれなく注油



ブレーキワイヤーも作業済みだが、追いZOILでw他の作業を進めながら、注油を繰り返すつもりだったが

天気が怪しくなってきたので急ぎ復旧



念のため各所動作確認をすると…なんですと⁉ウインカーが点かない!そして雨と(-_-;)ニュートラルランプは正常に点灯していて、ブレーキランプも問題なし

ということは、ヒューズはとんでおらず、バッテリーからの導通は確保できている

このままでは終われないので、軒先にフロント廻りをむけて

多少なりとも雨をしのぎながら、テール側へはカバーをかけて作業続行!



何らかの形で高負荷がかかり、球切れした可能性を疑う

目視では確認できない「ステルス球切れ」かと写真を撮り拡大するも…問題無し



アクセルワイヤー整備の際、ホルダーを引っ張った時にギボシが抜けた可能性も?コチラも問題なく、抜けてない



ウインカースイッチも、ON/OFF問題なく動作している



となると…リレーが突然パンクしたか⁉



直結用に平型端子オスで、バイパス用ショートハーネスを作る



リレー接続部を直結!理屈としては、これで導通を確保できれば点滅はせずとも点灯するはず



結果は…インジケーター点灯



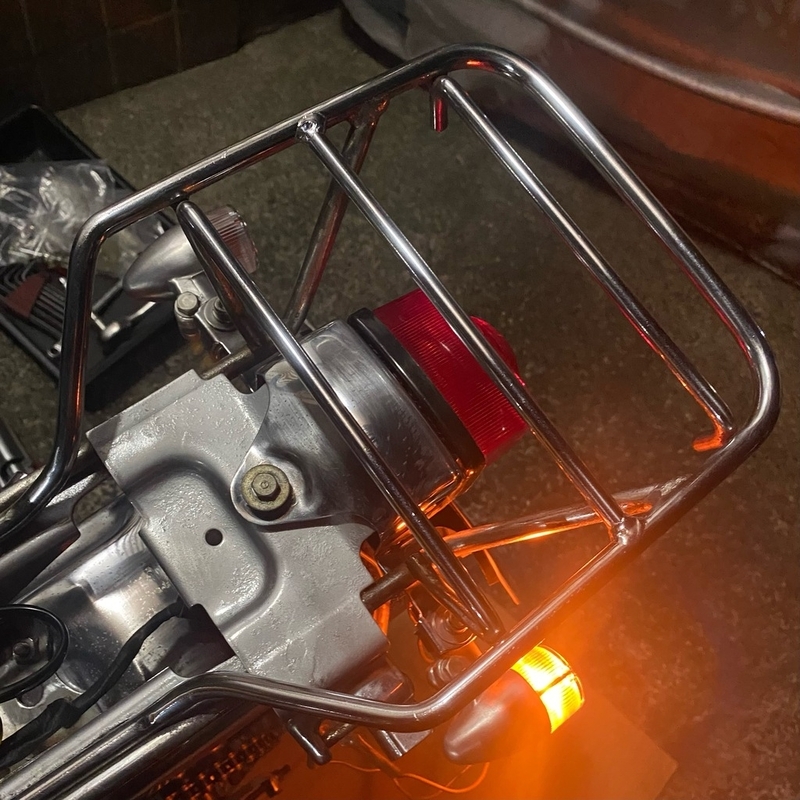

ウインカーも全て点灯した!原因はリレーのパンクで確定



何か使えるリレーはないかと、壱号機の予備ハーネスを引っ張り出してみるもののまんまと、リレーが剥ぎ取り済でw



あ!弐号機から外したリレーがあった



そもそも不具合あって交換した記憶があるのだが…とりま接続してと(;^_^A



おぉ!無事点滅!!



ん~、使えるのだから取り急ぎきちんと組み付けるか記事を綴りながらよくよく思い返すと…

弐号機の電気系統の不具合は、ヒューズのステルス断線だった記憶がよみがえる



しかし今回のトラブル 最初は原因不明で、遠回りしてしまったが…

今考えてみると、ハウジング分解時に接点復活剤を吹き付けたのが余計だったのだろう

恐らく吹き付けすぎてしまい、接点復活剤を介して左右のウインカーに同時導通

結果的に、高負荷がかかりウインカーリレーのパンクが濃厚と思われる



ともあれ、またもや弐号機さん由来の部品が移植されて

GORILLAの復活ヒストリーが深まりましたとさ(^。^)y-.。o○



ご訪問ありがとうございます!!
地味にランキング参加中。お気持ちでクリックをm(_ _)m


にほんブログ村 バイクブログ バイク カスタムへ
にほんブログ村

GORILLA整備日誌@44 ウインカーの手直し

ウインカー本体の不具合を疑い

壱号機から取り外して再テストすることも視野にいれたが

「何か他に方法はと…」考えたその時



あ!そうだ弐号機さんのヘッドライトカバーに、使って無いウインカーが付いてるぞ!



さっそく取り外してウインカー単体にソケットのベース部分の形状は、角型ウインカーゆえに四角いだろうが

分解してベース部分を丸く加工して、GORILLAのウインカー内部に移植も可能だろう



まずは、配線をつなぎ点灯テスト無事に点滅した… ん???

そうか!そういう事か!



ここで、単純なミスに気付く

車体へウインカーを取り付け無い状態での点灯・導通テスト

深く考える事なく、当たり前にアースが強くとれそうな部分を選んで

フロントキャリアに角型ウインカーのベース部分を接触させたが(アースを取ったが)それが答えなんじゃないか?

アースが取れて無くて点灯しなかったのでは?



さっそく弐号機の後付けアース配線を使いテスト無事に点滅!!なんて単純なミスをしたんだ…

ウインカー取り付け部となるフロントキャリアのステー部分を塗装したため

塗料被膜によって通電せず、点灯しなかったというオチ



物は試しにと、塗装した部分へアースを接触させても点灯しない



もちろん、ウインカー本体をステーに接触させても同じ基本的にはアルマイトも導通しない(条件が揃えば導通する事も)



ペーパーでアルマイト被膜を削り落とし



ステーの接触部分も、同じくペーパーで塗膜を剥がす



無事に点灯♪



アースを強くするのは悪い事ではない、更に後付けアース配線を追加することに



ヘッドライト固定ボルトへ刺し通して



点灯確認



問題ないので、アースをナットで固定



ここで悲しいお知らせが…。

ウインカーレンズまた割りました( ;∀;)予防整備と考えて、フロントも左右ともにレンズを新調するか

こればかりは、経年劣化ゆえに仕方ない。



気を取り直して、右ウインカーも同様に後付けアースを追加して作業完了大前提として「息子のファーストバイクを起こしている」と言う気持ちから

趣味と実益を兼ねた、まるで仕事の様にGORILLAと接していたが

弐号機の部品を移植したことで、なんだか愛着というか、思い入れが急に生まれた気する



余談ではあるが、壱号機はアースを強化するために「バッテリー⇔クランクケース」をアースコードで接続

「プラグコード」からもアーシングコードを伸ばしてアースを確保している

フレームも定期的に点検して、塗膜が剥がれている場所があれば

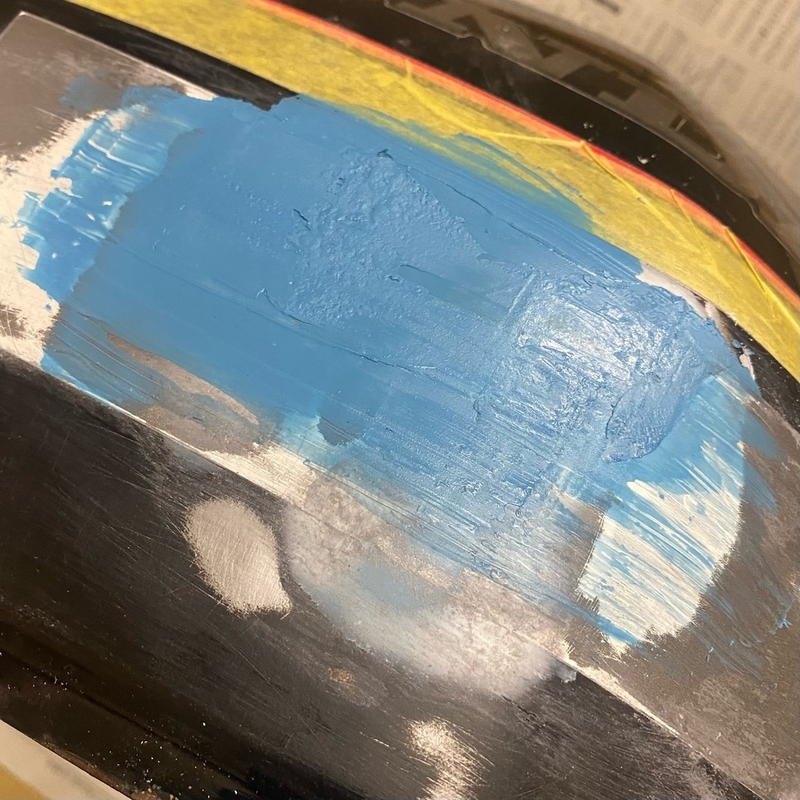

アースがリークしないように、タッチアップして塗膜を修復している

今回アースの重要さを再認識する結果となった。



無事にトラブル解決!作業9.5日目終了(^。^)y-.。o○


ご訪問ありがとうございます!!
地味にランキング参加中。お気持ちでクリックをm(_ _)m


にほんブログ村 バイクブログ バイク カスタムへ
にほんブログ村

GORILLA整備日誌@43 ライト廻り全般

このまま不完全燃焼のまま終われない!

ということで、ライト廻り全般の整備へと進む



まずはヘッドライトリムを取り外し、ケース内に収納された「ハーネス」とご対面



ケース下側の穴からは「メインハーネス」上側の穴からは「ショートハーネス」が伸びている



まず4極カプラーを取り外し一通りチェックしながら、丁寧にギボシを外していく



備忘録用に、各セクションの画像をアップ



すべてのカプラーとギボシを取り外した



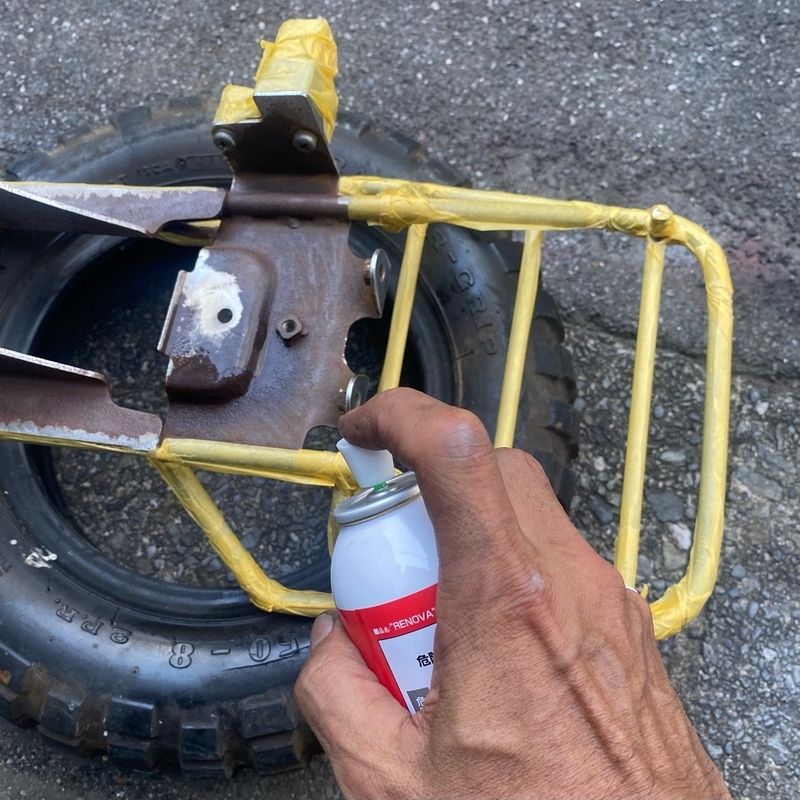

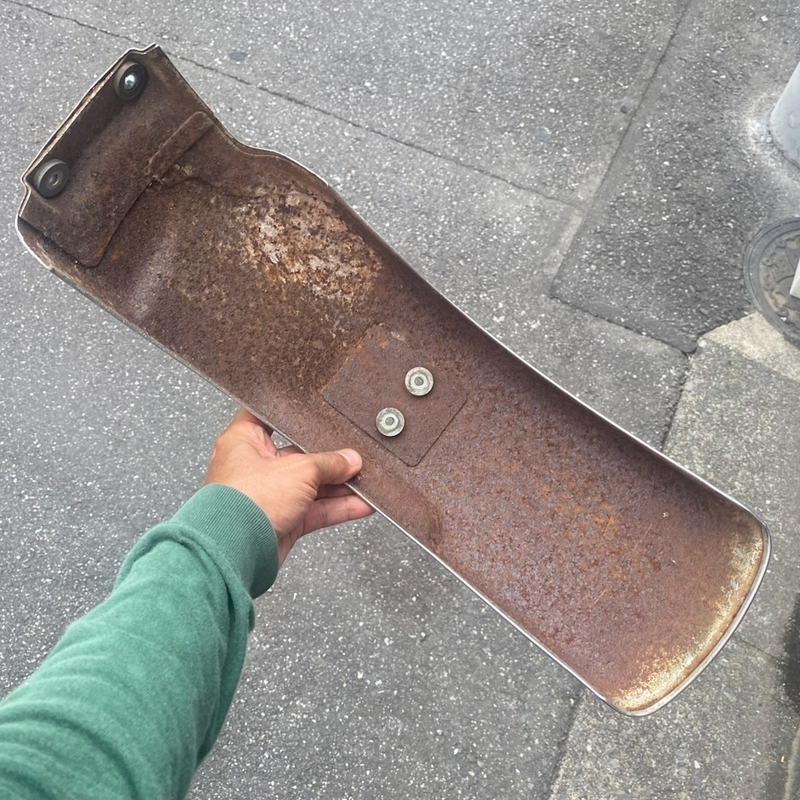

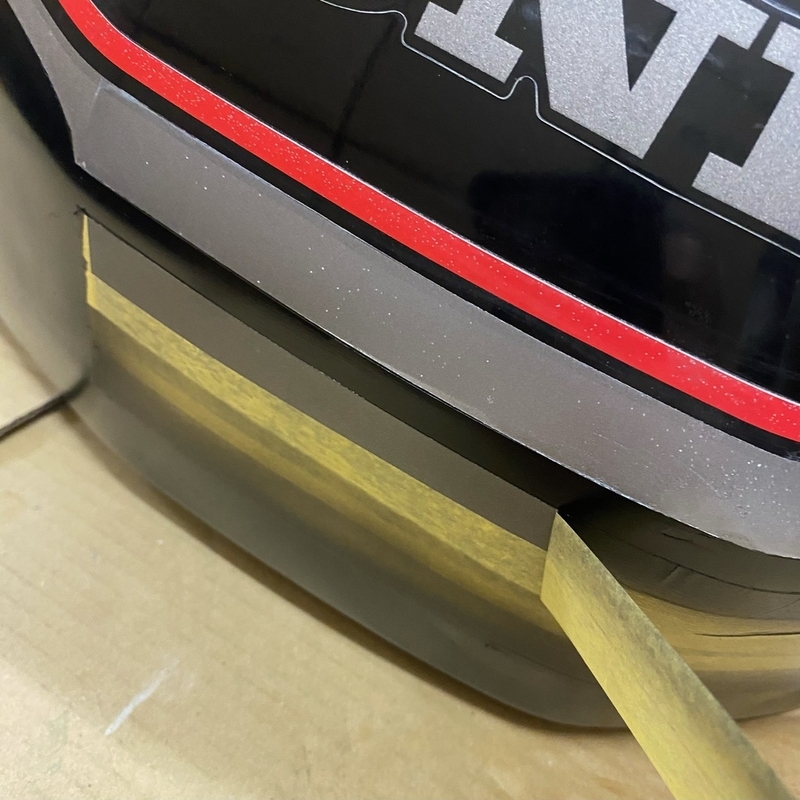

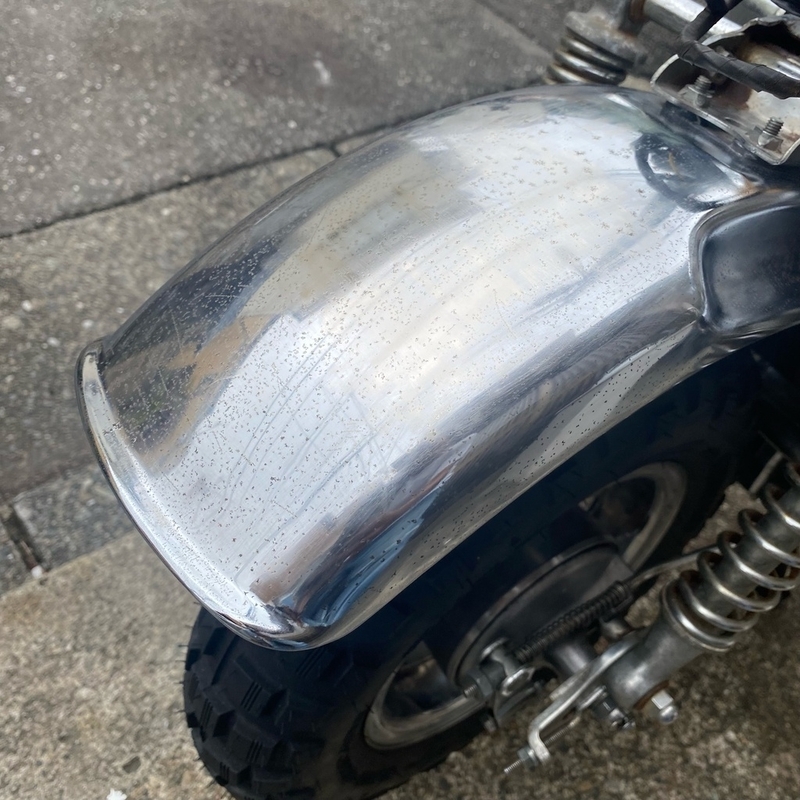

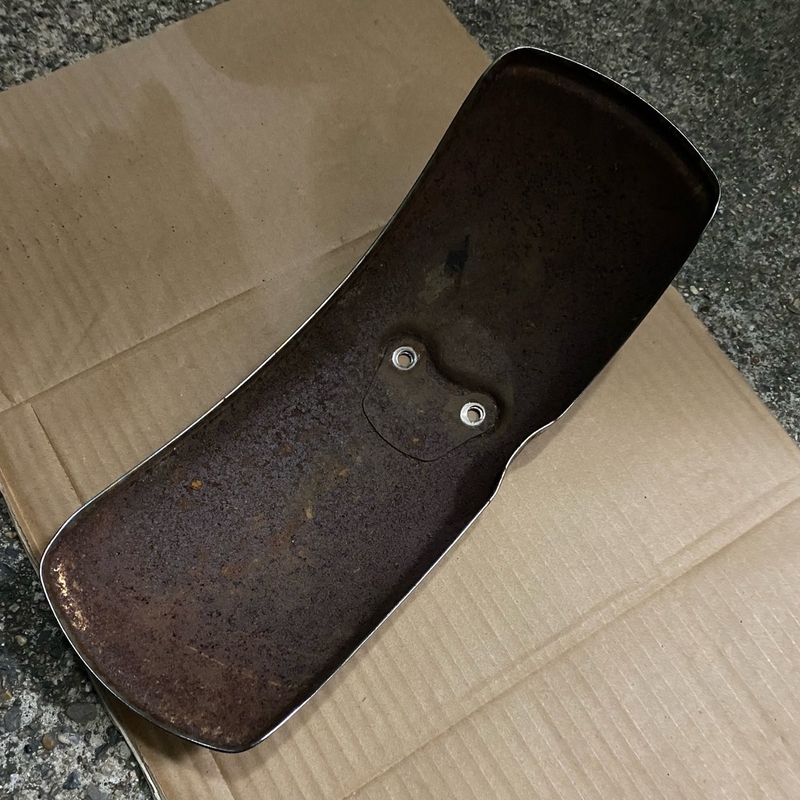

ヘッドライトケースの内側は、改めて見ても錆びて酷い状態…フェンダー類やガソリンタンクと同じように、レノバスプレー+マットブラックで塗装を施す

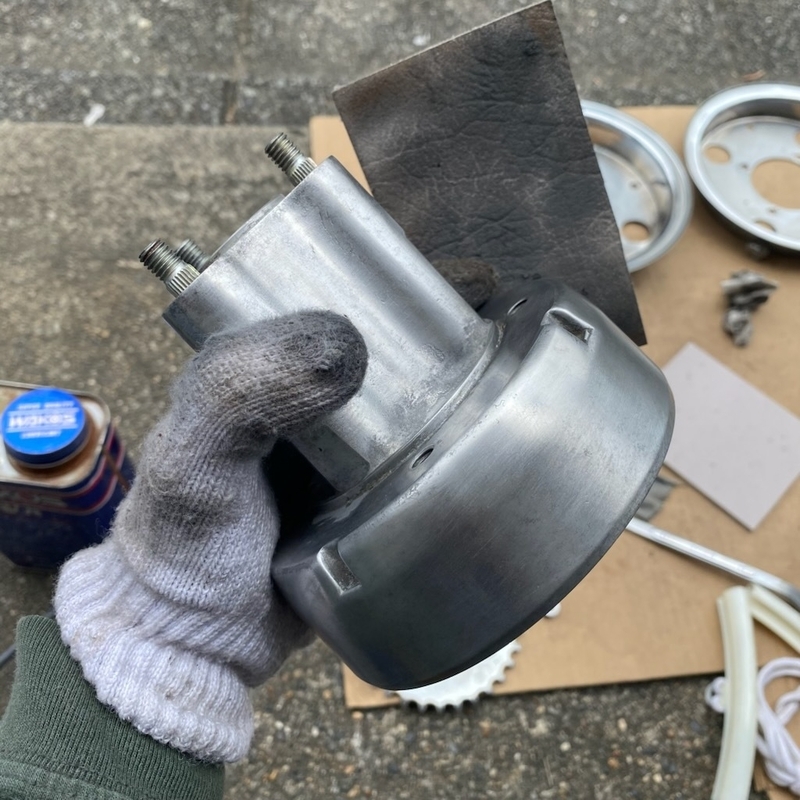

乾燥を待つ間に、各所のクリーニング作業へ!

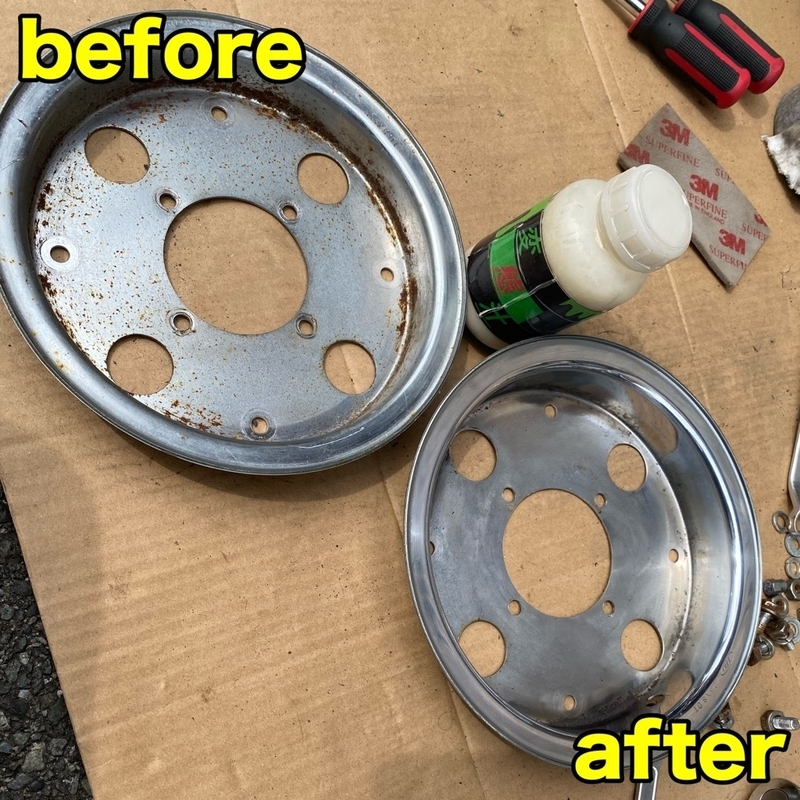

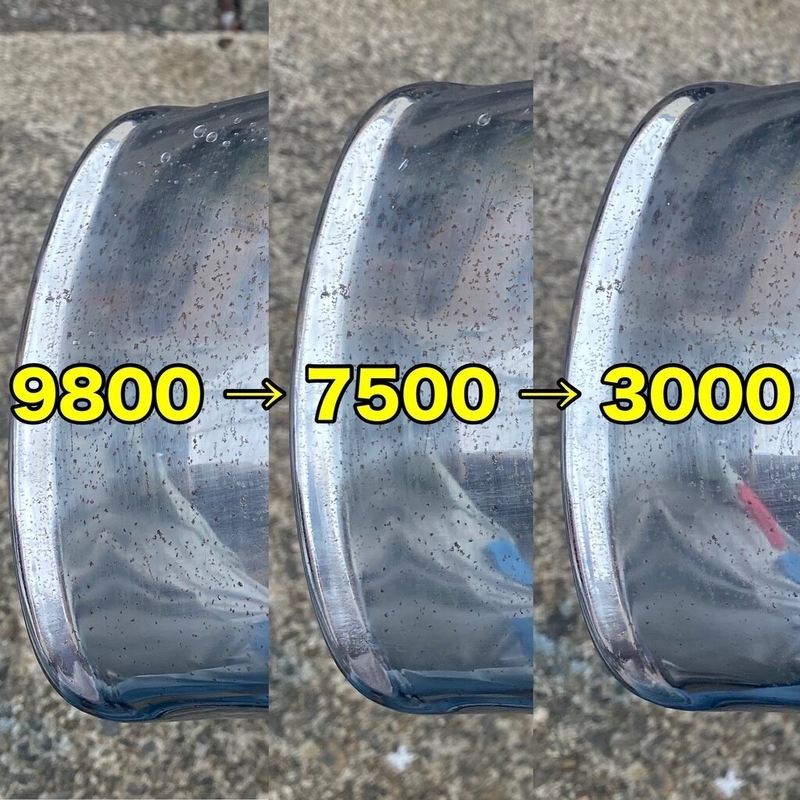

リムの下側の錆も酷かった(-_-;) これが限界か…



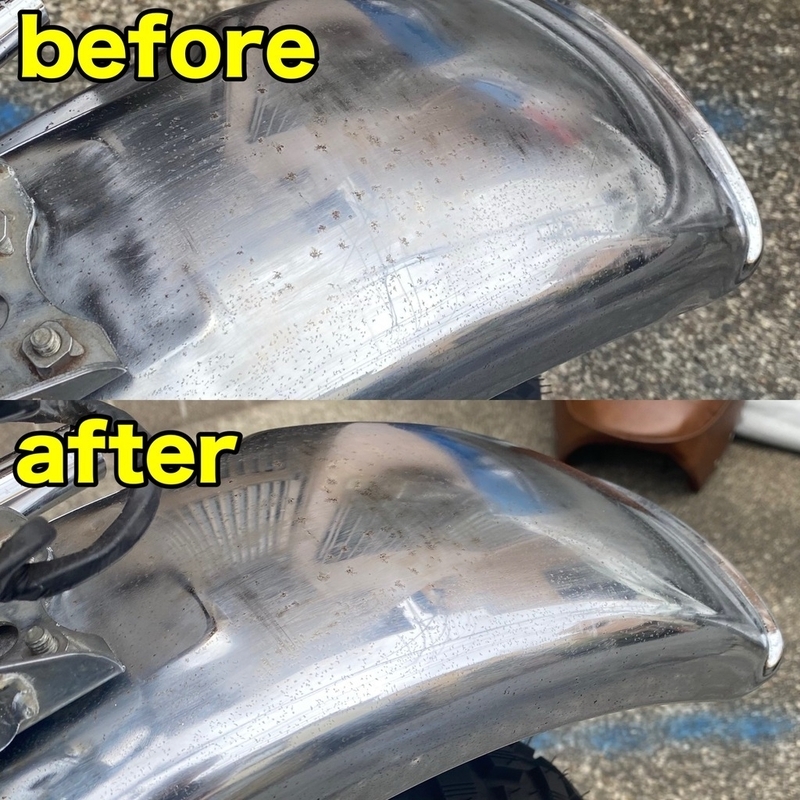

でも、全体で見れば見違えるほど綺麗に(^^♪



続いて「フロントキャリア」を取り外し



同じくメーター廻りも取り外すここもプラスネジでの固定か…(-_-;)

嫌な予感もしたが、すんなり回って一安心



ウインカーバルブとニュートラルバルブも備忘録用にパシャリ

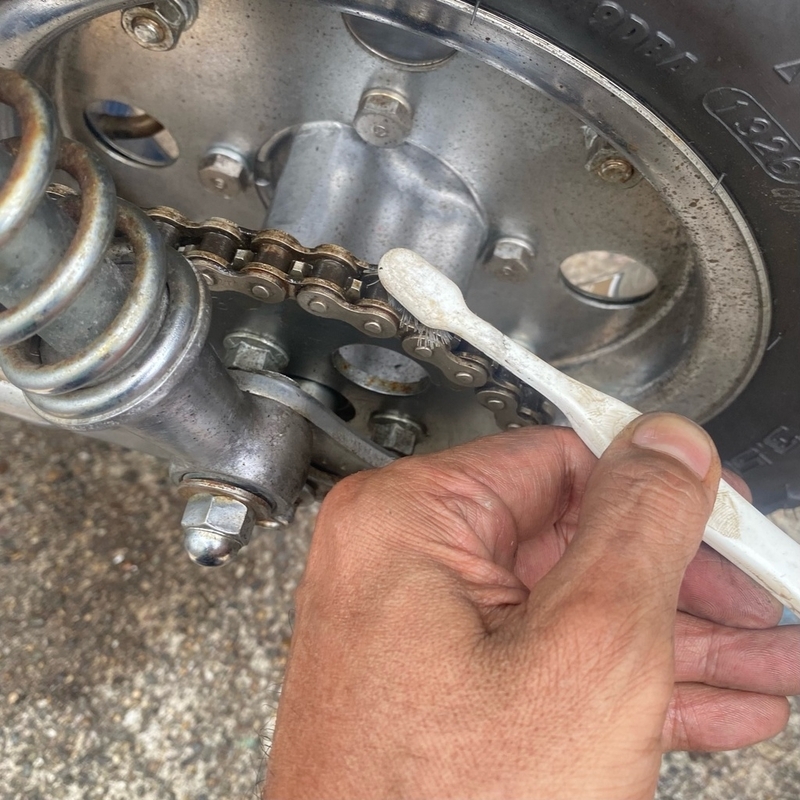

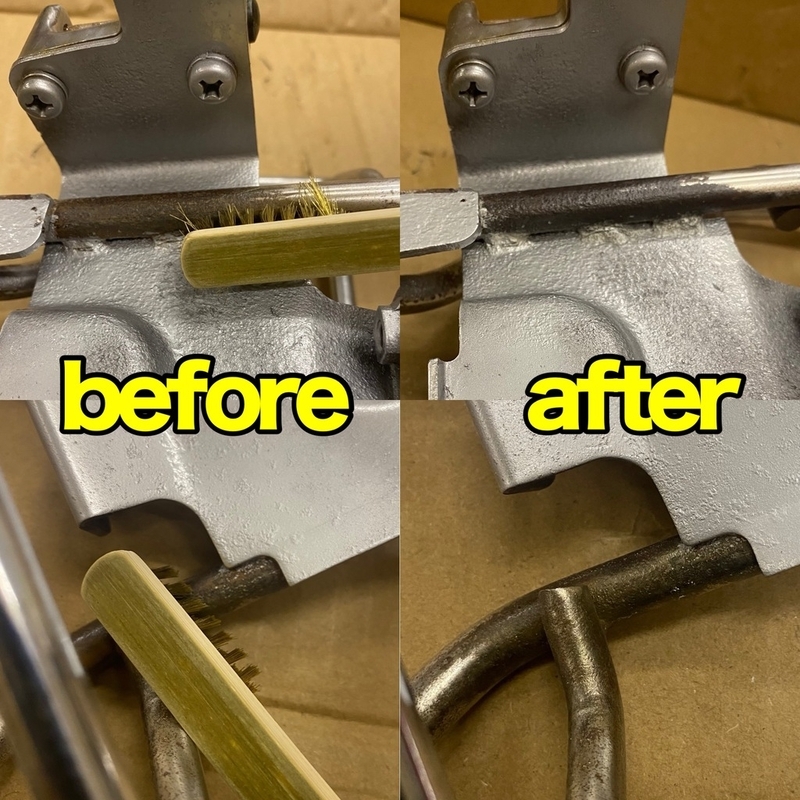

一通りワイヤーブラシで錆を落とす



このタイミングで、トップブリッジからハンドルまでも手入れするのがベストか!



ハンドルの中を配線が通っているんだもんなぁ今見ても、むしろ斬新というか 拘りの技法というか

しみじみと見入ってしまう←メカフェチw

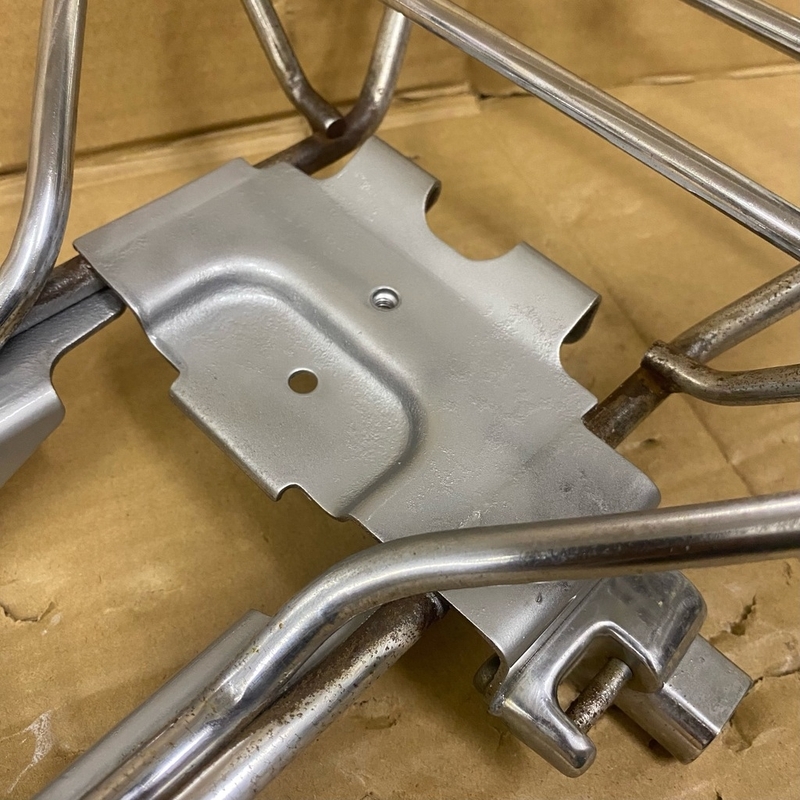

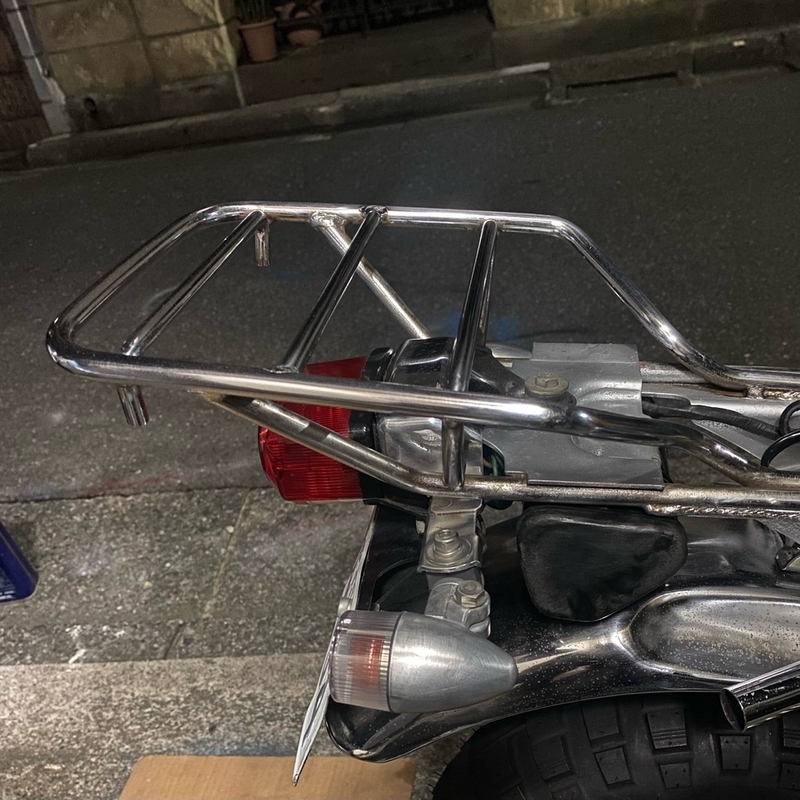

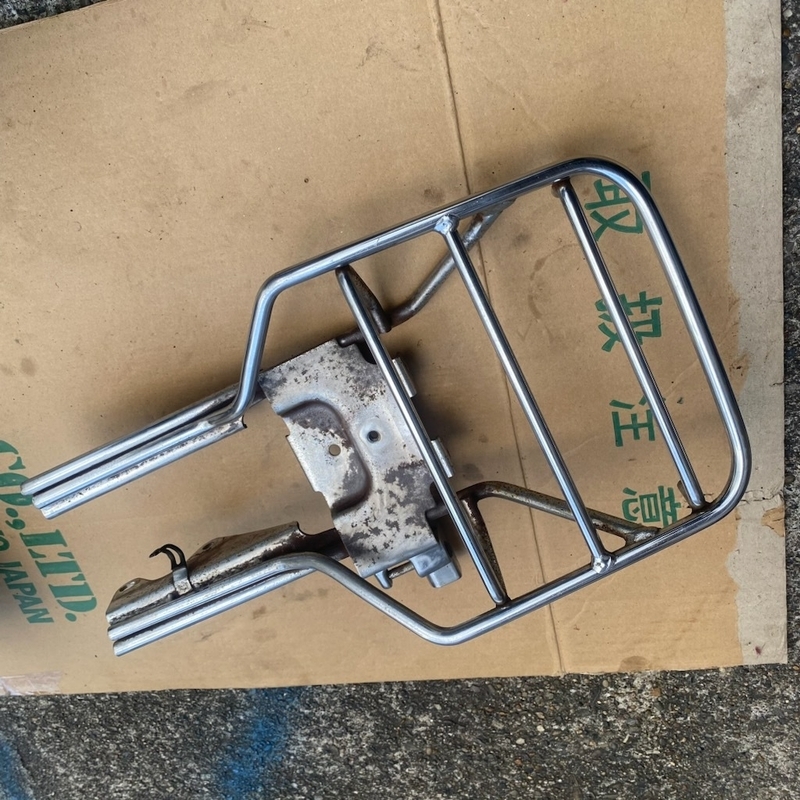

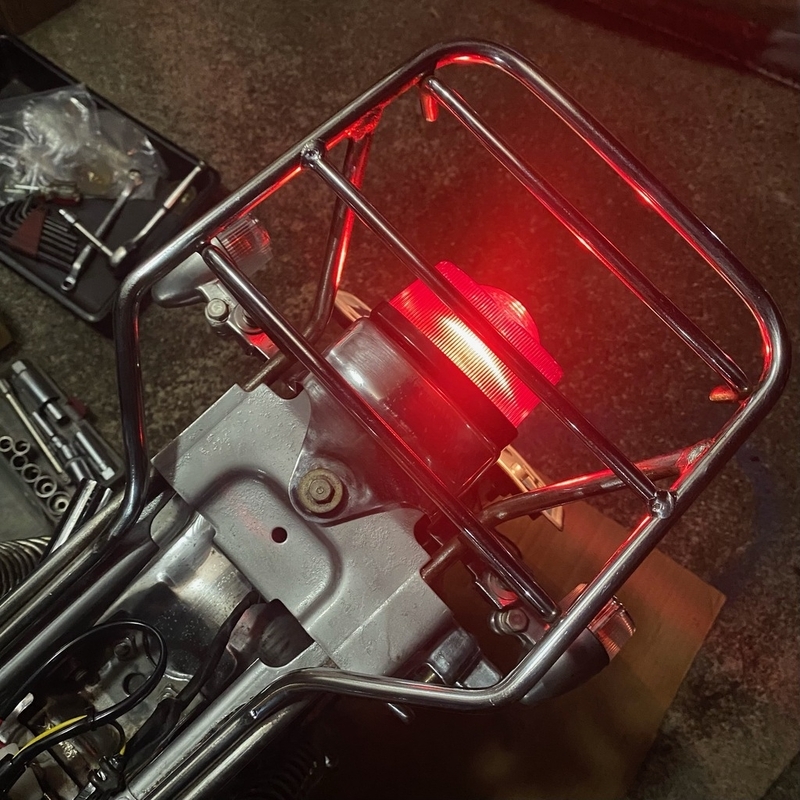

リアキャリアと同じように、プレート部分をシルバーに塗装



マスキングの手間を省き、得意の筆塗りで!



トップブリッジからハンドルまでも、十分に輝きを取り戻した



ヘッドライトケースも良い具合に仕上がり



フロントキャリアに付随するパーツを車体へ戻して、ハーネスを整える

社外品ウインカーのため、配線色が左右で同じ。間違えないようにマーキングを施す



ショートハーネスをタイラップでまとめて、視認性と作業性アップ!



ヘッドライトリムを取り付ける前に、点灯確認すると…あらら…左フロントウインカーが点灯しない…(-_-;)



ハーネスの接続間違いを疑い、正常に点灯した右ウインカーを、左ウインカーの配線に付け替えると、問題なく点滅ということは…左側の配線(ハーネス)には問題がなく、左ウインカー本体に問題がある事は明白

球切れも疑って、左右でバルブを入れ替えるが、バルブに問題無し



そもそもレストア開始時には、点灯しなかった左ウインカー(;^_^A

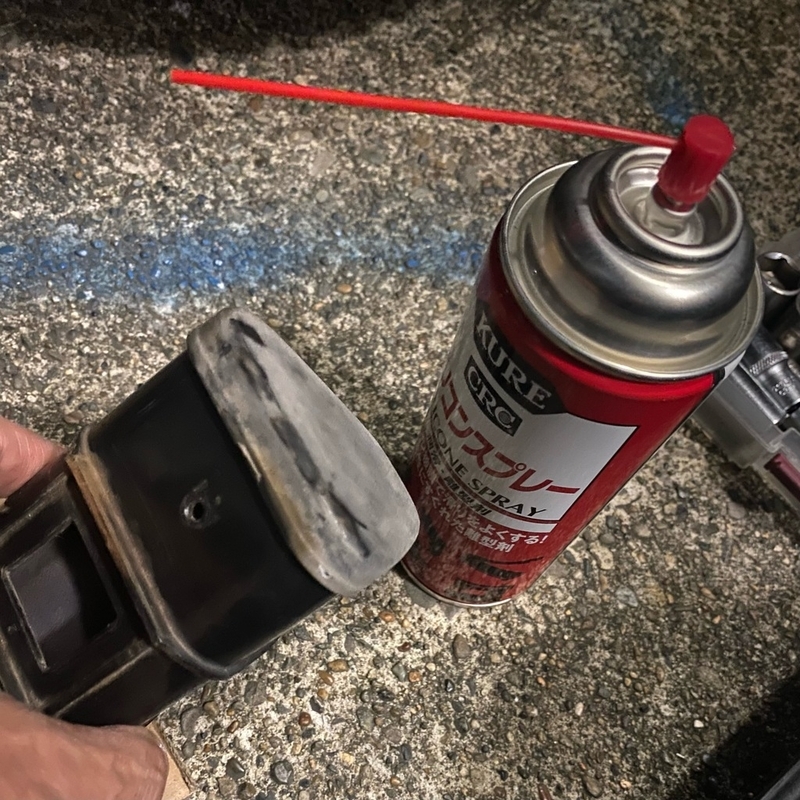

その時の復旧時と同様の処置として、ソケットの内側の錆をペーパーで更に取り除き

同じく接点復活剤を吹き付けるものの…点灯せず



ソケットからの断線も視野に入れて、今回はウインカーを取り外した状態で「ヘッドライトリム」を復旧することに

確実に作業は進んでいるが、毎度毎度 作業が進む都度都度「宿題」を出されている状態w

とりま、作業9日目終了と( ´―`)y-~~



ご訪問ありがとうございます!!
地味にランキング参加中。お気持ちでクリックをm(_ _)m


にほんブログ村 バイクブログ バイク カスタムへ
にほんブログ村
